# 1. 前言
实验4使用MQTT实现了简单的联网交互通信，本实验将基于MQTT实现连云功能，完成一个更为复杂的网关DEMO。本次实验中使用的是aliyun，由于MQTT上云有较为复杂的连接及验证等流程，所以我们不会直接使用MQTT的软件包来做连云功能，而是使用已经封装好的`Ali IoTKit`软件包来实现连云功能。
在本实验可以学习到RT-Thread中如何连接阿里云并实现一个简单的光线传感器网关DEMO。
# 2. 系统设计
下图是整体的设计框图，板载 ISL29035 光敏传感器使用 IIC 通信接口接入主控芯片，RW007 用于网络通信。在主控芯片中添加所需要的软件包、组件等中间件来快速搭建起一个传感器网关。
![在这里插入图片描述](https://img-blog.csdnimg.cn/0231d2d5229b4a4eb0c366e66b9b4aff.png)

# 3. 添加Ali IoTKit软件包

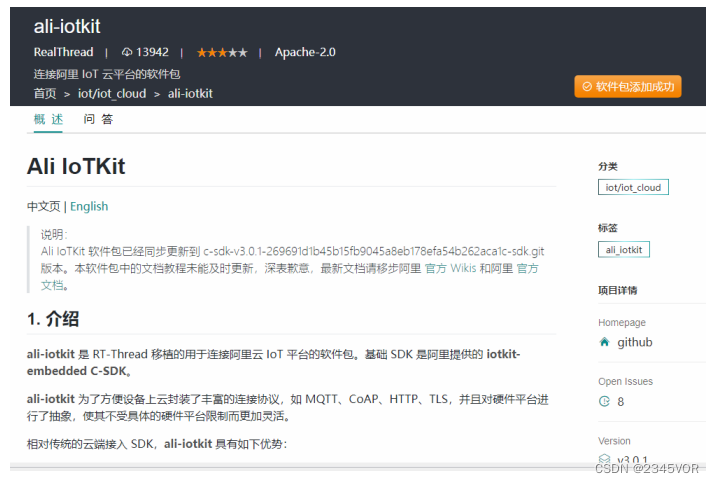

添加阿里云的软件包
![在这里插入图片描述](https://img-blog.csdnimg.cn/77ddd5bde5064e2d8febc17098e4efe5.png)

阿里云软件包会依赖CJson软件包的1.7.14版本，所以要修改使用的版本
![在这里插入图片描述](https://img-blog.csdnimg.cn/5ad9241ef64a46ca9721c626505340f0.png)

由于软件包中用到了vsnprintf处理部分浮点数的数据，需要添加 rt_vsnprintf_full 软件包。
![在这里插入图片描述](https://img-blog.csdnimg.cn/855d414e05bc448193b50efc0e5f39fd.png)

添加完成应该包含以下几个软件包
![在这里插入图片描述](https://img-blog.csdnimg.cn/5ea21bff8d2140ac9f97f4d7574588f5.png)

云平台配置
在[阿里云平台创建项目](https://living.aliyun.com/?spm=5176.cnlivinglink.0.0.50f74b788dGQbA)，创建完成后点击项目进入配置
![在这里插入图片描述](https://img-blog.csdnimg.cn/ee3cd30b7e534e1183d8c5a2eb84fdfa.png)

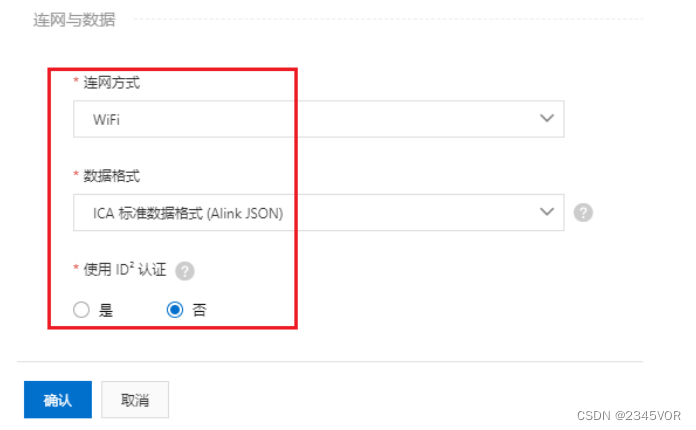

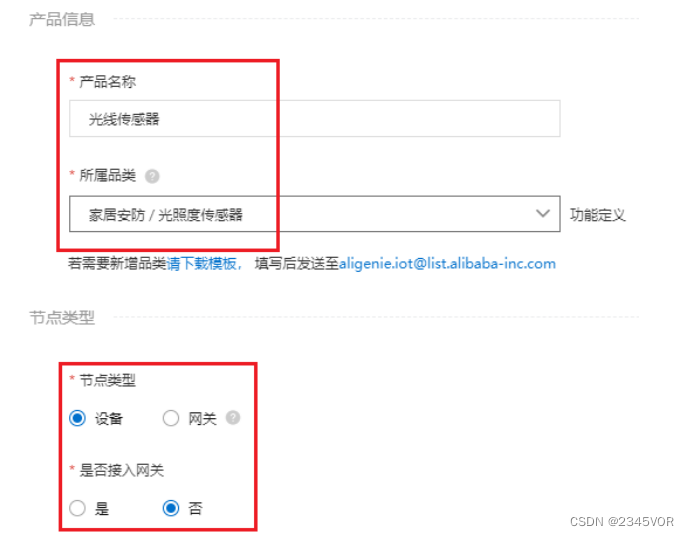

在新建的项目中创建产品
![在这里插入图片描述](https://img-blog.csdnimg.cn/006343b5406943f78fca090842a1d422.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/c5093282e260424492c024645415538d.png)

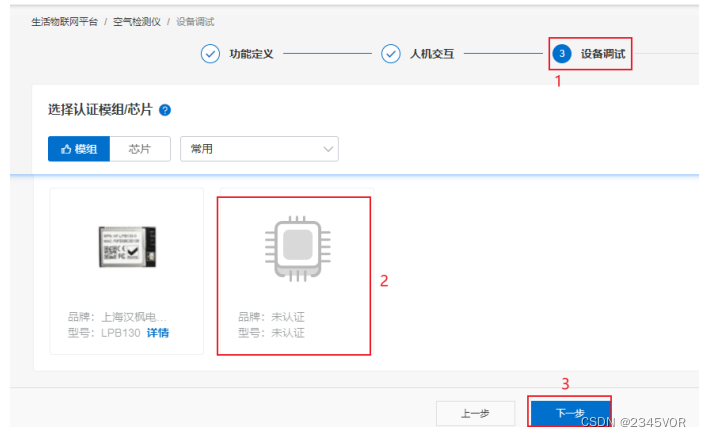

进入设备调试页面选择将页面拉到最下方选择 “未认证模组”
![在这里插入图片描述](https://img-blog.csdnimg.cn/a7da46b0c56a4641951dc1074ed5ee7a.png)

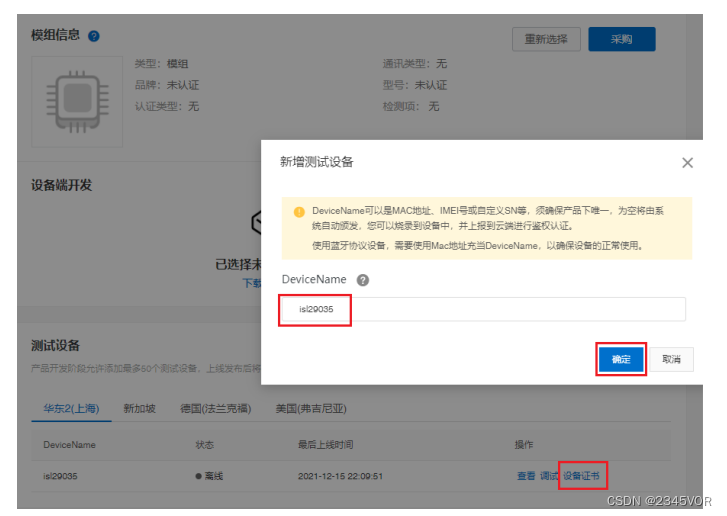

新增测试设备 “renesas_test”
![在这里插入图片描述](https://img-blog.csdnimg.cn/ee0d5d339527499e82bc4a8e71dd66f0.png)

查看设备三元组信息
![在这里插入图片描述](https://img-blog.csdnimg.cn/9096791bc0f347f6a93600a4ff1a17df.png)

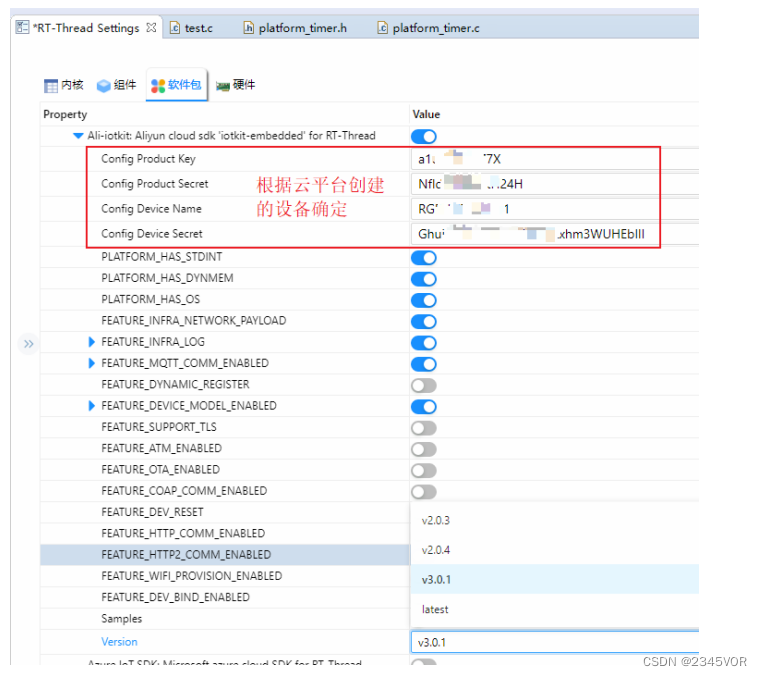

在 menuconfig 中开启 ali-iotkit 软件包，将新创建的产品三元组信息填入配置项中。保存配置信息，编译、下载工程。
![在这里插入图片描述](https://img-blog.csdnimg.cn/ab47b8b88d834b59ab87b2a1981b9849.png)

修改示例代码
将[demo目录](https://download.csdn.net/download/VOR234/86401651)添加到创建的工程根目录
![在这里插入图片描述](https://img-blog.csdnimg.cn/67fe848de7f44ebaa096e98e70436e3b.png)

修改代码中连接热点的 SSID 和 password，启动 demo 程序可自动连接。注意：SSID 需要使用全小写
![在这里插入图片描述](https://img-blog.csdnimg.cn/e42d9b3996c24ea09b6d7fdcab51d498.png)

测试验证

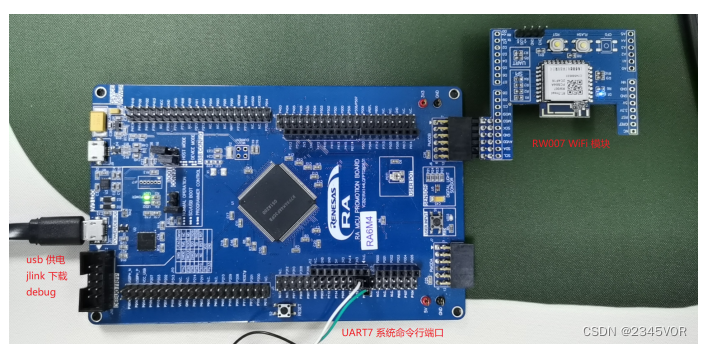

开发板的实物连接图
![在这里插入图片描述](https://img-blog.csdnimg.cn/342502ca76b34bfc99fdb242768d151d.png)

编译、下载，验证传感器网关数据上报功能。

>在 msh 中输入 linkkit_demo 命令创建并启动 demo 线程
![在这里插入图片描述](https://img-blog.csdnimg.cn/30106d66f2ef4342b1c2a9de0d3b3f79.png)

启动网关 demo 程序后在设备详情页查看实时上报信息
![在这里插入图片描述](https://img-blog.csdnimg.cn/cb0147a8f1ea45c99d13b171c4bba9da.png)
