ESP8266固件升级方法（ESP8266-12F模组）

发布于 2020-02-06 11:09:48 浏览：1577 订阅该版

[tocm]

# 1. 查询当前版本和信息
在使用ESP8266做项目时，遇到了最新的**AT指令不支持**的情况，如下：
```
AT+CIPDNS_CUR
```
![](https://img-blog.csdnimg.cn/20200206110926138.png)

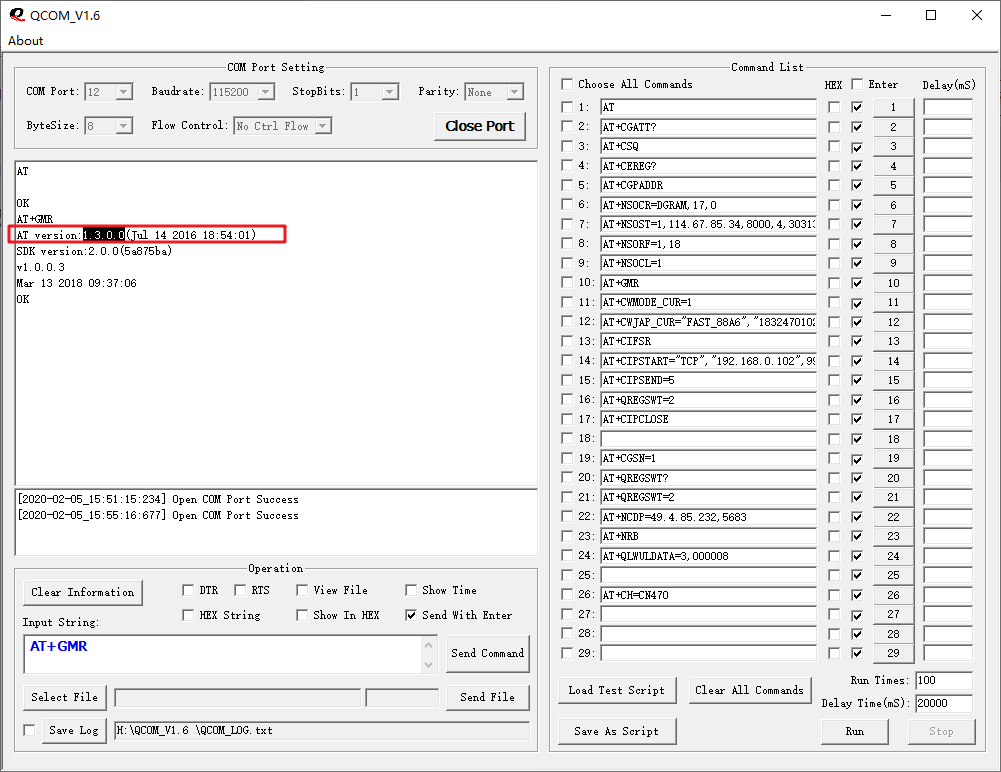

使用AT命令查询当前版本信息，可以看到AT固件是2016年的，处于`1.3.0`版本，所以要对ESP8266模组进行固件升级：
```
AT+GMR
```
![](https://img-blog.csdnimg.cn/20200205155802753.png)

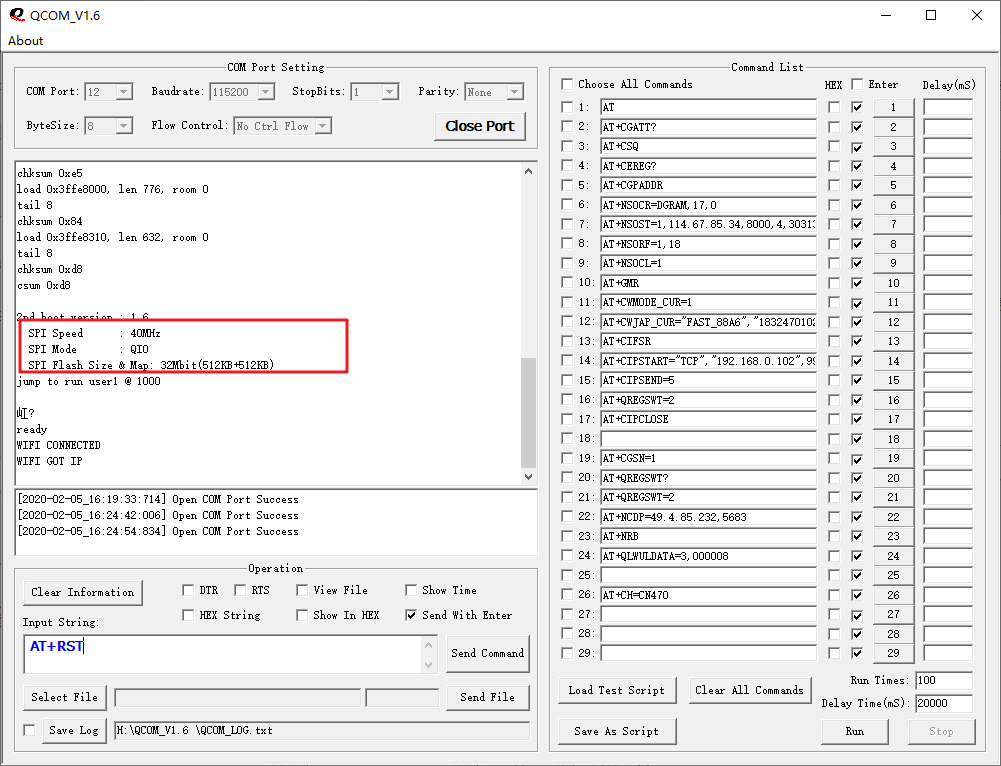

复位模组，查询Flash大小：
```
A+RST
```
![](https://img-blog.csdnimg.cn/20200205162613169.png)

# 2. 下载烧录工具和固件
本文中使用的烧写工具是 flash_download_tools_v3.6.6，烧写的AT固件为安信可发布的`1.4.0`版本：可以点击此链接直接下载：

- [下载链接](https://c-t.work/s/753fe749285b4c)

>该下载链接有效期只有3天，如果失效，请在微信公众号Mculover666回复关键词ESP8266获取。

# 3. 硬件准备
本文使用的模组是ESP8266-12F系列，该模组引脚如下，本次实验中会用到其中的 `5` 个引脚（图中红色圈出部分）：
![](https://img-blog.csdnimg.cn/20200206085914839.png)

还需要准备一个USB转串口工具，将该模组的串口直接连接到PC上，接法如下：

- VCC：连接至USB转串口3.3V
- GND：连接至USB转串口GND
- TXD0：连接至USB转串口RXD
- RXD0：连接至USB转串口TXD
- GPIO0：重点，见下面。

GPIO0引脚所接电平高低决定了ESP8266的启动模式：

在本实验中，<font color="red">**烧录固件时将GPIO0接到GND，烧录完毕后将GPIO0留空，查看ESP8266模组是否正常工作**。</font>

我准备了两个模组用于演示，一个是正点原子的ESP8266模组，另一个是小熊派IoT开发套件中包含的ESP8266模组。

## 正点原子模组烧录接法

正点原子模组将这五个引脚全部引出，所以直接与USB转串口连接即可：
![](https://img-blog.csdnimg.cn/2020020609214723.png)
## 小熊派模组烧录接法
小熊派IoT开发套件中的模组只引出了四个常用引脚，并未引出GPIO0引脚，接法如下：

![](https://img-blog.csdnimg.cn/20200206092813409.png)
# 4. 开始下载
>下载操作之前请确保模组、USB转串口、PC之间连接正常。

## ① 检测模组信息

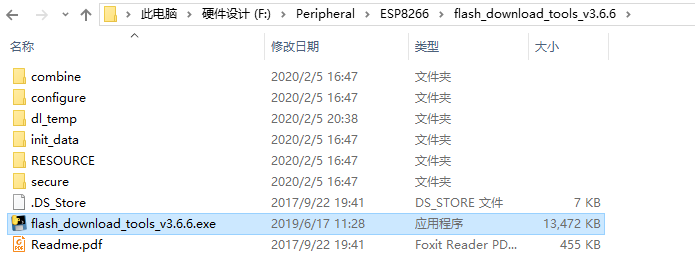

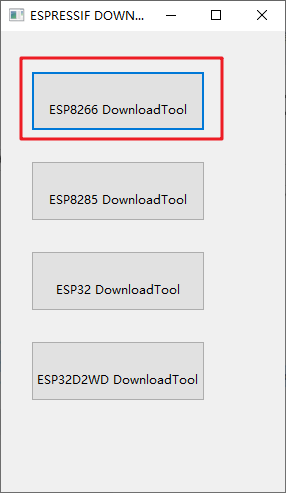

![](https://img-blog.csdnimg.cn/2020020609320989.png)
![](https://img-blog.csdnimg.cn/20200206093223622.png#pic_center)
打开之后界面如下，首先设置连接模组的串口，再设置其他信息，和图中一样即可：
![](https://img-blog.csdnimg.cn/20200206093354612.png#pic_center)

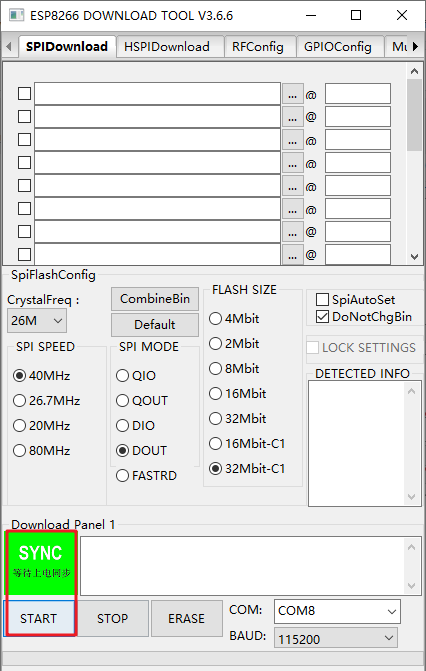

然后点击START：
![](https://img-blog.csdnimg.cn/20200206093422786.png#pic_center)

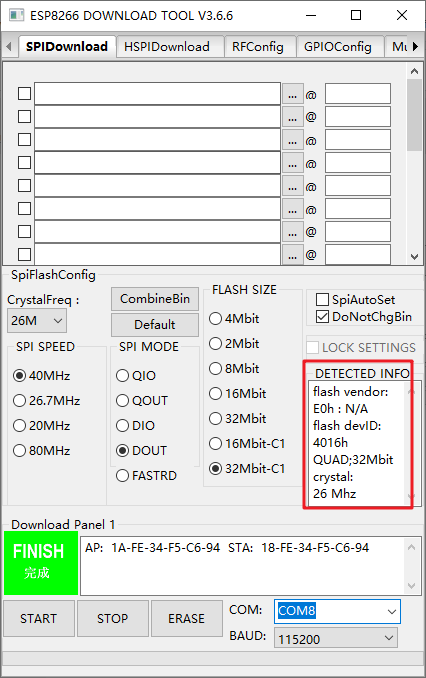

确保模组的GPIO0已经接到GND，重新上电，可以看到成功检测到了模组信息：
![](https://img-blog.csdnimg.cn/20200206093510261.png#pic_center)

## ② 烧录固件
点击文件浏览按钮：
![](https://img-blog.csdnimg.cn/20200206093635483.png#pic_center)

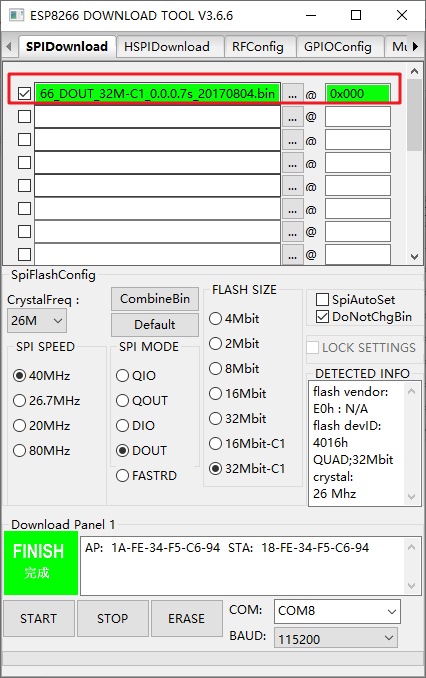

选择下载包提供的固件，地址填写0x000，然后在最前打勾：
![](https://img-blog.csdnimg.cn/20200206093743702.png#pic_center)
点击START，重新上电，开始烧录，在最下方可以看到烧录进度：
![](https://img-blog.csdnimg.cn/20200206094112105.png#pic_center)

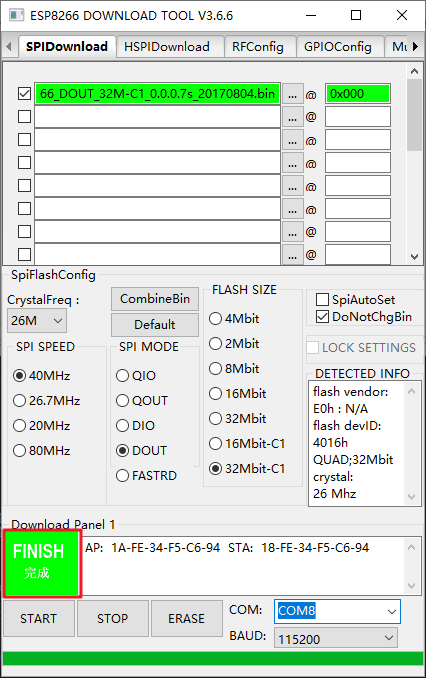

烧录完成后，如图：
![](https://img-blog.csdnimg.cn/20200206094744375.png#pic_center)

## ③ 检查模组是否正常
使用串口助手打开串口，然后**将GPIO0引脚留空**，恢复正常启动模式，模组重新上电，检查输出信息是否正确，可以看到，固件成功的升级到了 `1.4.0` 版本：
![](https://img-blog.csdnimg.cn/20200206094948174.png#pic_center)

最后检查一下之前不能正常使用的AT指令是否可以正常使用：
![](https://img-blog.csdnimg.cn/2020020609510617.png#pic_center)

至此，ESP8266模组AT固件升级完成。
