【STM32H750】玩转ART-Pi（四）——添加文件系统

发布于 2020-11-30 09:57:45 浏览：2052 订阅该版

[tocm]

## 目录
[【STM32H750】玩转ART-Pi（一）——使用STM32CUBMX生成TouchGFX工程](https://blog.csdn.net/sinat_31039061/article/details/108599356)
[【STM32H750】玩转ART-Pi（二）——制作MDK的外部QSPI-FLASH烧录算法](https://blog.csdn.net/sinat_31039061/article/details/108614721)
[【STM32H750】玩转ART-Pi（三）——如何在ART-PI上创建TouchGFX工程](https://blog.csdn.net/sinat_31039061/article/details/108638097)
[【STM32H750】玩转ART-Pi（四）——添加文件系统](https://blog.csdn.net/sinat_31039061/article/details/109763830)
[【STM32H750】玩转ART-Pi（五）——添加网络功能](https://blog.csdn.net/sinat_31039061/article/details/109763903)
[【STM32H750】玩转ART-Pi（六）——添加FTP服务器](https://blog.csdn.net/sinat_31039061/article/details/109923612)
[【STM32H750】玩转ART-Pi（七）——TouchGFX从文件系统中读取图片](https://blog.csdn.net/sinat_31039061/article/details/109763842)
[【STM32H750】玩转ART-Pi（八）——添加动态模块](https://blog.csdn.net/sinat_31039061/article/details/109763932)

## 实验平台：
**硬件：**   RT-Thread官方ART-PI H750开发版，sd卡
**软件：**   RT-Thread Studio 1.1.5

## 联系作者：
加我微信，备注“加群”，加入技术交流群
![在这里插入图片描述](https://img-blog.csdnimg.cn/2020101020233015.jpg)
## 在ART-PI中使用文件系统
建议首先回顾一下在rtthread系统上使用文件系统的原理篇：[RT-Thread进阶笔记之虚拟文件系统](https://blog.csdn.net/sinat_31039061/article/details/104145805)。

本次在ART-PI上实战的文件系统有三种，分别是：RomFS文件系统、elm-FAT文件系统、littlefs文件系统。

**RomFS文件系统：** RomFS是在嵌入式设备上常用的一种文件系统，具备体积小，可靠性高，读取速度快等优点，常用来作为系统初始文件系统。但也具有其局限性，RomFS是一种只读文件系统。
本次实验把RomFS当作初始文件系统挂载在根目录，在RomFS里创建几个目录，用于elm-FAT文件系统和littlefs文件系统的挂载点。

**elm-FAT文件系统：** FatFs 是一个通用的文件系统(FAT/exFAT)模块，用于在小型嵌入式系统中实现FAT文件系统。
本次实验的sd卡使用的就是此文件系统。

**littlefs文件系统：** littlefs 是 ARM 官方推出的，专为嵌入式系统设计的文件系统，相比传统的文件系统，littlefs 具有自带擦写均衡、支持掉电保护、占用的 RAM/ROM 少的优点。
本次实验的norflash使用的就是此文件系统。

**层级关系如下图所示：**
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201121191752382.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70)

**ART-PI的分区及目录结构:**
当前开发板 SPI Flash 容量为 16MB，分区结构如下：
|名称| 内部名称 | 起始地址| 长度|文件系统格式|
|--|--|--|--|--|--|
| WIFI固件 | wifi_image |0x00000000  | 0x00080000 |	-|
| 蓝牙固件 | bt_image | 0x00080000 | 0x00080000 |	-|
| 升级文件 | download |0x00100000  |0x00200000  |	-|
| easyflash |  easyflash |0x00300000  | 0x00100000 |-|
| 文件系统| filesystem |0x00400000  | 0x00c00000 |	littlefs|

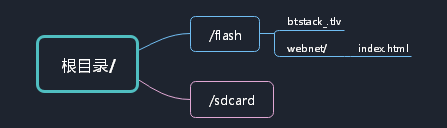

文件系统目录如下：
![在这里插入图片描述](https://img-blog.csdnimg.cn/202011211858167.png)
## 创建文件系统
1. 新建一个art-pi工程
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201121175634596.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70)
2. 打开SDCARD和SPI FLASH filesystem
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201121180022687.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70)
3. 配置虚拟文件系统
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201121180327705.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70)
4. 打开littlefs软件包
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201121180918909.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70#)
5. 打开MTD NorFlash设备驱动
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201121181132276.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70)
6. 编辑filesystem.c代码
rt_flash_init的初始化原本是放到了OTA库的rtota_update.c里。由于本节教程不介绍OTA，所有暂时把rt_flash_init复制到filesystem.c。
![在这里插入图片描述](https://img-blog.csdnimg.cn/2020112118181741.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70)
7. 编译下载
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201121182031284.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzMxMDM5MDYx,size_16,color_FFFFFF,t_70)
