**开发环境：**
RT-Thread版本：4.0.3
操作系统：Windows 10
RT-Thread Studio版本：2.0.0
开发板MCU：AB5301A

## 1.1 AB32VG1开发板简介

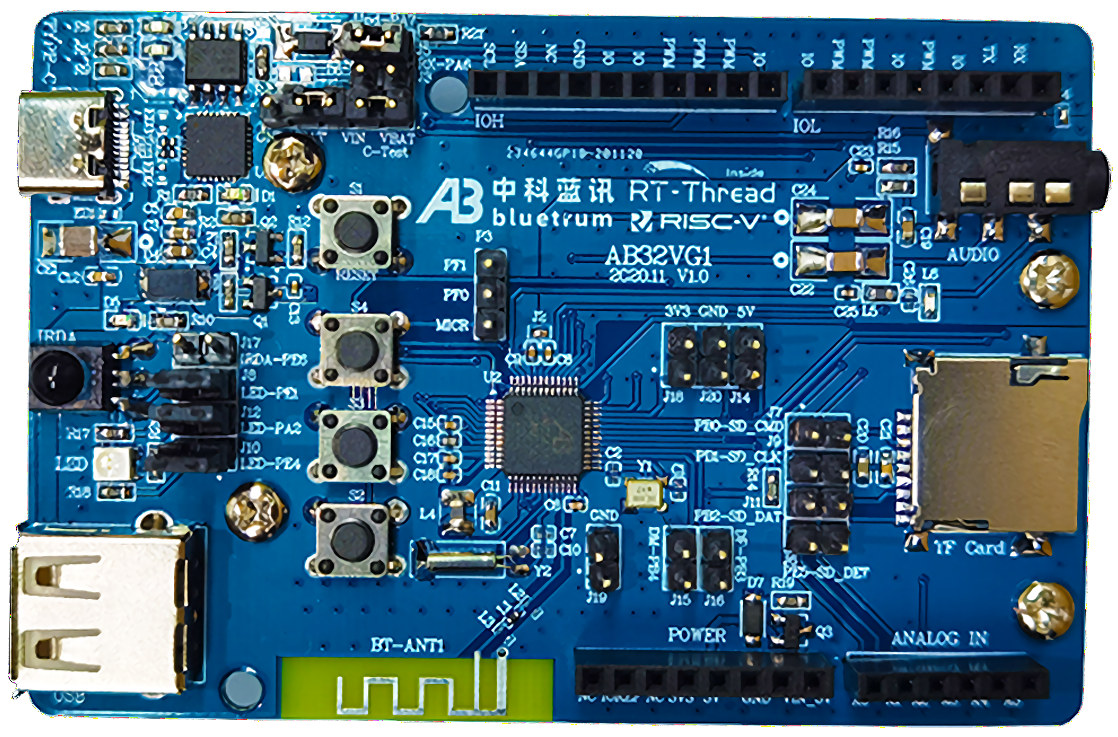

AB32VG1开发板是以**中科蓝讯（Bluetrum）** 公司推出的基于RISC-V架构的高配置芯片**AB5301A**为核心所组成的。

![6aXpp6.png](https://s3.ax1x.com/2021/03/13/6aXpp6.png)

**板载资源：**
- CPU： **AB5301A**；（ LQFP48 封装，主频 120M，片上集成 RAM 192K, flash 8 Mbit， ADCPWM， USB， UART， IIC 等资源）

- 搭载蓝牙模块，FM 模块，一路 TF Card 接口，一路 USB 接口，一路 IIC 接口，一路音频接口(美标 CTIA)，六路 ADC 输入引脚端子引出，六路 PWM 输出引脚端子引出，一个全彩 LED 灯模块， 一个电源指示灯， 三个烧录指示灯，一个 IRDA（红外接收端口），一个 Reset 按键， 三个功能按键(通用版为两个功能按键)
-	板子规格尺寸： 6cm*9cm
-	I/O 口通过 2.54MM 标准间距引出， 同时兼容 Arduino Uno 扩展接口， 方便二次开发

## 1.2 RT-Thread Studio安装与包管理

RT-Thread Studio 主要包括工程创建和管理，代码编辑，SDK管理，RT-Thread配置，构建配置，调试配置，程序下载和调试等功能，结合图形化配置系统以及软件包和组件资源，减少重复工作，提高开发效率。

下载地址：https://www.rt-thread.org/page/studio.html

### 1.2.1 RT-Thread Studio安装
下载完成后，接下来就是安装软件啦。双击安装包的 .exe 文件进行安装，安装界面如下图所示：

![6ajUIA.png](https://s3.ax1x.com/2021/03/13/6ajUIA.png)

点击【下一步】，开始安装。

![6ajbdJ.png](https://s3.ax1x.com/2021/03/13/6ajbdJ.png)

勾选‘我同意此协议’，然后点击【下一步】。

![6ajOiR.png](https://s3.ax1x.com/2021/03/13/6ajOiR.png)

【注意】指定安装路径时不要带有空格和中文字符。

![6ajjRx.png](https://s3.ax1x.com/2021/03/13/6ajjRx.png)

指定开始菜单文件夹名，默认即可，然后点击【下一步】。

![6ajvz6.png](https://s3.ax1x.com/2021/03/13/6ajvz6.png)

点击【安装】，即可开始安装。

![6ajzQK.png](https://s3.ax1x.com/2021/03/13/6ajzQK.png)

等待安装完成即可，待安装完成后可直接点击【确定】即可启动 RT-Thread Studio，如下图所示。

![6avCee.png](https://s3.ax1x.com/2021/03/13/6avCee.png)

或者取消运行RT-Thread Studio勾选，点击完成后，从桌面快捷方式启动 RT-Thread Studio。

第一次启动 RT-Thread Studio 需要进行账户登录，登录一次后会自动记住账号，后续不需要再登录，登录支持第三方账号登陆。

![6aviod.png](https://s3.ax1x.com/2021/03/13/6aviod.png)

登录成功后，会弹出欢迎界面，你可通过以下链接学习如何使用RT-Thread Studio。

![6avEWt.png](https://s3.ax1x.com/2021/03/13/6avEWt.png)

### 1.2.2 RT-Thread Studio包管理
RT-Thread Studio安装好了，接下来对一些依赖包进行安装，在搜索栏输入‘**SDK**’，点击进入RT-Thread Studio SDK管理器。

![6avZSP.png](https://s3.ax1x.com/2021/03/13/6avZSP.png)

首先我们先对RTT升级，如果‘latest’没有安装直接安装即可。

[![6avnOS.png](https://s3.ax1x.com/2021/03/13/6avnOS.png)](https://imgtu.com/i/6avnOS)

本文使用的是**中科蓝讯的AB32VG1开发板**，因此安装最新的板子支持包即可。

![6avtyT.png](https://s3.ax1x.com/2021/03/13/6avtyT.png)

这里已经安装过了，如果没有安装，勾选一个版本，点击【安装资源包】即可。

接着安装交叉编译工具，**AB5301A使用的RISC-V**，默认是没有安装的。

![6avBk9.png](https://s3.ax1x.com/2021/03/13/6avBk9.png)

## 1.3使用RT-Thread Studio创建项目

### 1.3.1新建项目
在项目[资源管理器]窗口内点击右键，选择新建子菜单项目，如下图所示：

![6axKc6.png](https://s3.ax1x.com/2021/03/13/6axKc6.png)

【注意】当然新建的方式有很多种，还可以通过[文件]新建项目。

在弹出的新建项目向导对话框中选择RT-Thread项目类型，然后点击【下一步】。

![6azi8I.png](https://s3.ax1x.com/2021/03/13/6azi8I.png)

填写工程名，选择 RT-Thread 源码版本，选择对应的 BSP，然后点击[完成]按钮。即可。

![6dSSyV.png](https://s3.ax1x.com/2021/03/13/6dSSyV.png)

等待创建完成即可。可以看到板子的一些基本信息。

![6dpMj0.png](https://s3.ax1x.com/2021/03/13/6dpMj0.png)

工程创建成功后项目资源管理器窗口会出现刚创建的工程。

![6d9osx.png](https://s3.ax1x.com/2021/03/13/6d9osx.png)

### 1.3.2配置项目

双击RT-Thread Settings文件，打开 RT-Thread 项目配置界面，配置界面默认显示软件包以及组件和服务层的架构配置图界面。

 ![6dPNCQ.png](https://s3.ax1x.com/2021/03/13/6dPNCQ.png)

上图中灰色的是没有加载到工程中的，如果需要哪个组件和驱动，点击右键接口加载。

![6dixSJ.png](https://s3.ax1x.com/2021/03/13/6dixSJ.png)

配置完成后，保存配置退出接口。

项目框架主要目录及文件的说明如下表所示：

### 1.3.3编译 RT-Thread固件
接下来就是编译工程，生成目标代码。在编译之前，先配置下交叉编译工具。右击项目，点击属性，选择‘**MCU**’，设置交叉编译工具。

![6dApa6.png](https://s3.ax1x.com/2021/03/13/6dApa6.png)

**交叉编译工具路径：**
\RT-ThreadStudio\repo\Extract\ToolChain_Support_Packages\RISC-V\RISC-V-GCC\10.1.0\bin

点击工具栏上的构建按钮对项目进行编译。

![6dAPPO.png](https://s3.ax1x.com/2021/03/13/6dAPPO.png)

编译的过程日志在控制台进行打印，编译完成如下图所示。

![6dAFRe.png](https://s3.ax1x.com/2021/03/13/6dAFRe.png)

【注】如果不配置交叉编译工具，编译时会是如下错误。

![6dAZqI.png](https://s3.ax1x.com/2021/03/13/6dAZqI.png)

### 1.3.4下载RT-Thread固件

**【Downloader工具地址】**

[github下载](https://github.com/BLUETRUM/Downloader)
[gitee下载](https://gitee.com/bluetrum/Downloader)

开发板通过 Type-C 接口进行烧录， **烧录采用单线烧录（1 wire program&debug**）；烧录程序时需用跳线帽连接 **J5及 J1 的 VBAT与 VIN**，其中**J5为连接待烧录芯片，J1 两引脚为烧录端供电**。

![6dAndP.png](https://s3.ax1x.com/2021/03/13/6dAndP.png)

蓝讯的开发板不能用RTT自带的工具。需要使用蓝讯的下载工具。打开**Downloader**工具，选择串口。

![6dAuIf.png](https://s3.ax1x.com/2021/03/13/6dAuIf.png)

接下来选择[.dcf]文件，

![6dAQJS.png](https://s3.ax1x.com/2021/03/13/6dAQJS.png)

然后点击‘开始’菜单的【下载】选项，然后点击【开始】即可。

![6dA1zQ.png](https://s3.ax1x.com/2021/03/13/6dA1zQ.png)

下载完成打印信息如下：

![6dAJLn.png](https://s3.ax1x.com/2021/03/13/6dAJLn.png)

### 1.3.5实验现象
烧写成功后复位。即可看到LED亮灭。

![6aOLm4.gif](https://s3.ax1x.com/2021/03/13/6aOLm4.gif)

值得注意的是，蓝讯的板子不能使用putty等作为控制台，需要用蓝讯自带的工具。激活Downloader 的‘**开发者模式**’即可。

![6dAsy9.png](https://s3.ax1x.com/2021/03/13/6dAsy9.png)
