【ART-PI】板载Wifi-AP6212的使用

发布于 2021-09-16 19:35:22 浏览：2879 订阅该版

[tocm]

## 一、ENV使能Wifi

### 1.1.在kconfig增加配置

添加 wifi（AP6212），同时使能 OTA 功能，板载的 SPI_Flash，网络相关的 SAL。

![AP6212](https://img-blog.csdnimg.cn/fc7211e1a5234806ba5c260fdaa76d15.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

添加 wifi 模块的 LIB 库，添加 easyflash，SDIO2，LWIP协议栈等文件。其中 easyflash 用于记录 wifi 的信息比如：SSID,Password等，

lwip 是一个轻量级的 TCP/IP 协议栈，而我们的 wifi 模组是通过 SDIO 接口来通讯的。

![AP6212](https://img-blog.csdnimg.cn/c39a22252f824e17804ea5129c5d395b.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

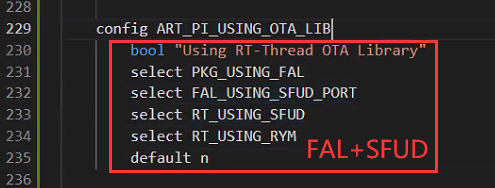

添加 OTA 升级的库文件，使能 FAL 抽象层，SFUD 操作文件。FAL 用于分区管理 SPI_Flash。

![在这里插入图片描述](https://img-blog.csdnimg.cn/b6fcbc5c59184f25b67cf389239dc7e7.png)

### 1.2.向SConscript添加配置文件

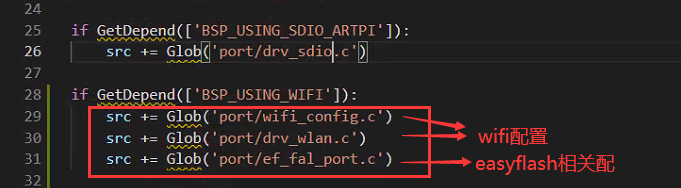

打开 **bsp\stm32\stm32h750-artpi-h750\board** 目录下的 **SConscript** 文件，添加 wifi 所需的配置文件。

![SConscript](https://img-blog.csdnimg.cn/28c485cae42e4dd3b31ac84ef58d76bc.png)

![port](https://img-blog.csdnimg.cn/777c5b5153414f4788ad9ffb68d546da.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

在 port 目录下是存放与主分支不同或者没有的文件，以下配置可以执行 port 中的 SConscript 脚本。

![board/SConscript](https://img-blog.csdnimg.cn/37d6a46090444089a66f2ba8b5b36106.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

### 1.3.ENV中配置wifi

![wifi](https://img-blog.csdnimg.cn/5d2e462ce88d454cb437c94c6b80d3ad.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

![wifi](https://img-blog.csdnimg.cn/7f2947c462b44e76b40328b5dfe628be.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

![libc api](https://img-blog.csdnimg.cn/c582a65fd7374f488c1e8810506ab237.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

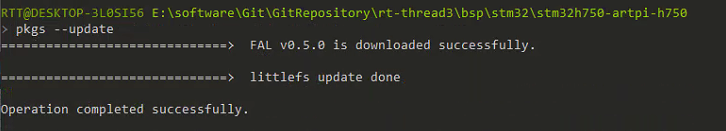

使用命令拉去软件包。

![update](https://img-blog.csdnimg.cn/ac26f3a363eb4f7ebc0c2ce27ef2763b.png)

最后，使用 scons --target=mdk5 生成工程。

## 二、编译验证

通过 wifi help 命令可以查看支持的 wifi 命令。

![wifi](https://img-blog.csdnimg.cn/6dadd85b8cb748299bd02013d7e89cae.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)

查看联网状况：

![wifi](https://img-blog.csdnimg.cn/802c266d571b44afa2e5005d82ee778a.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAUmLoj4w=,size_20,color_FFFFFF,t_70,g_se,x_16)
