如何在ART-PI上创建TouchGFX工程

发布于 2020-10-31 14:20:46 浏览：1451 订阅该版

[tocm]

## 移植TouchGFX到其他操作系统的原理
1.这里是列表文本TouchGFX可以运行在带操作系统和不带操作系统的应用中，默认支持的操作系统为FreeRTOS，用户想要更换操作系统，只需要重新实现OSWrappers类，便可以切换不同的RTOS。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200917142954604.png)

2.在rtthread中添加touchgfx需要的外设
回顾一下touchgfx需要的组件构成，只需要在rtthread中实现相应的驱动即可，详细移植原理可以参考此教程：[使用RTThread和TouchGFX实现DIY数字仪表（二）——把TouchGFX移植到RTThread系统](https://blog.csdn.net/sinat_31039061/article/details/105045469)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200918152442511.png)
## 在ART-PI中使用TouchGFX
为了方便广大ART-PI的用户使用TouchGFX，免去移植的烦恼，官方已经在ART-PI的SDK中集成了TouchGFX软件库，只需要简单的配置，便可以轻松使用TouchGFX。
### 使用RT-Thread Studio 开发

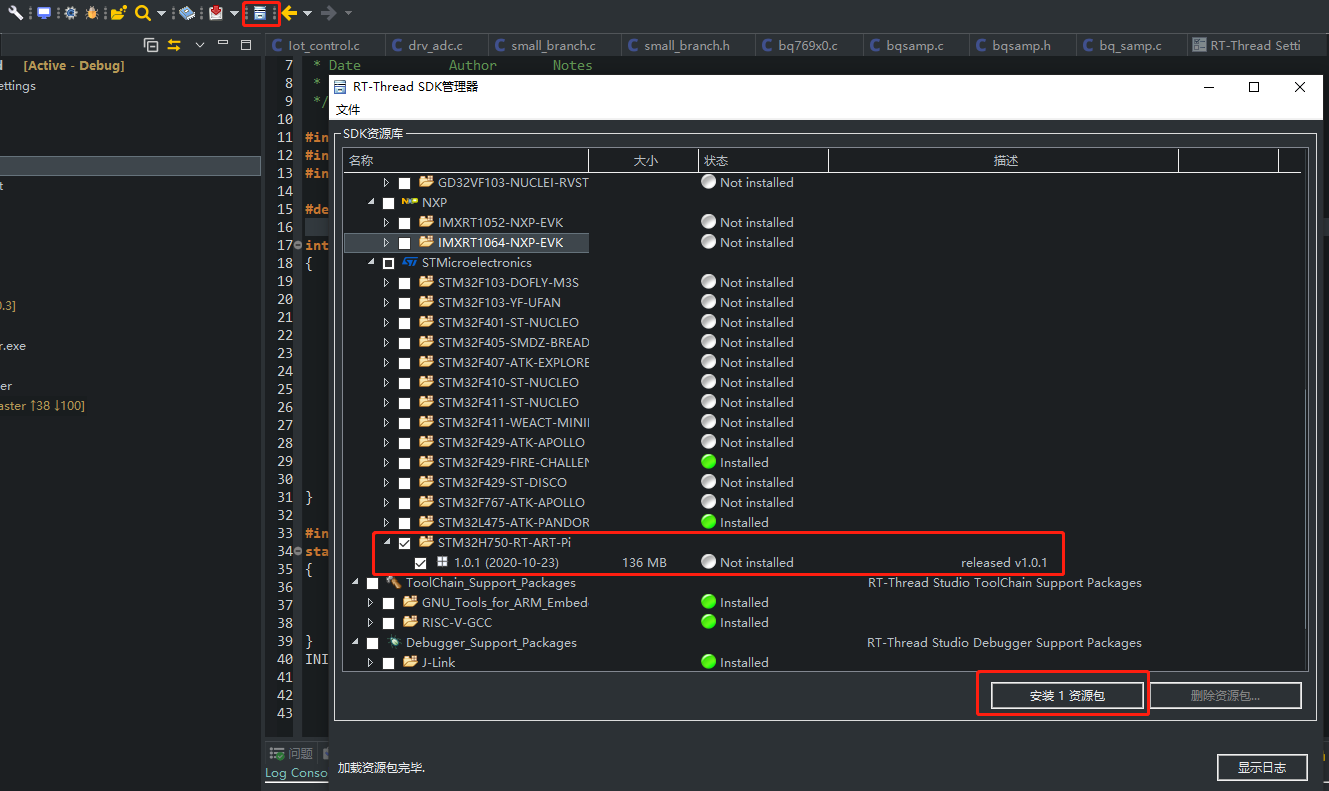

1.打开 RT-Thread Studio 的包管理器,安装 ART-PI SDK 资源包
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201023172827389.png)

2.安装完成后 选择基于 开发板 创建工程
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201023173348688.png)
3.打开TouchGFX Library
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201023174030228.png)
4.打开DMA2D和CRC外设
（1.0.1版本请通过CUBEMX打开DMA2D和CRC外设）
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201023180140276.png)
5.配置C++编译规则
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024113355777.png)

6.添加GT9174触摸软件包
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201023185917918.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201023190054938.png)

7.编译下载

### 使用 MDK 开发
1.在 [ART-Pi SDK仓库](https://github.com/RT-Thread-Studio/sdk-bsp-stm32h750-realthread-artpi) 下载 SDK
2.进入工程目录。如：sdk-bsp-stm32h750-realthread-artpi\projects\art_pi_blink_led
3.以管理员权限打开 windows 命令行 ，执行 mklink 命令，分别为 `rt-thread` 及 `libraries` 文件创建符号链接
```c
E:\project\sdk-bsp-stm32h750-realthread-artpi\projects\art_pi_blink_led>mklink /D rt-thread ..\..\rt-thread
为 rt-thread <<===>> ..\..\rt-thread 创建的符号链接

E:\project\sdk-bsp-stm32h750-realthread-artpi\projects>mklink /D libraries ..\..\libraries
为 libraries <<===>> ..\..\libraries 创建的符号链接

E:\project\sdk-bsp-stm32h750-realthread-artpi\projects>
```
4.打开TouchGFX Library
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024120035558.png)
5.添加GT9174触摸软件包
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024120433818.png)

6.使用 [ENV](https://club.rt-thread.org/ask/question/5699.html) 工具执行 scons --target=mdk5

7.打开DMA2D和CRC外设
（1.0.1版本请通过CUBEMX打开DMA2D和CRC外设）
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024120132856.png)

8.配置MDK
将SDK中ART-Pi_W25Q64.FLM复制到MDK安装目录的Keil_v5\ARM\Flash下。
复制后会自动识别出下载算法，
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024115922895.png)
不使用Micro LIB库。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024115628218.png)
9. 编译下载
### UI开发及仿真
**使用TouchGFX 4.15.0 Designer 仿真**
在libraries文件夹下找到TouchGFX，打开art_pi.touchgfx
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024121400784.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024121801586.gif#pic_center)
**使用Visual Studio 仿真**
在TouchGFX文件夹下找到simulator，打开Application.sln
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024122143622.png)
在TouchGFX Designer设计完UI，刷新工程，即可将UI更新到项目中。
### 注意事项
**1.如何更换屏幕**
ART-PI的LCD驱动默认支持RGB接口，更好屏幕后，只需要修改对应的参数即可。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024122931995.png)
用文本文档打开ApplicationTemplate.touchgfx.part，调整分辨率
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024123546325.png)
修改好，双击打开，重新生成UI工程。
**2.如何更改色深**
默认支持RGB888 24位色深和RGB565 16位色深，只需要修改LCD_BITS_PER_PIXEL和LCD_PIXEL_FORMAT这两个宏，
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024123108553.png)
用文本文档打开ApplicationTemplate.touchgfx.part，调整色深
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024123500952.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201024123658354.png)
修改好，双击打开，重新生成UI工程。
**3.C语言和C++如何互相调用**
 c方式编译和c++方式编译，其差异就在于符号表标识符。同一个函数名，在c方式编译的其函数名跟编译前的函数一致，c++方式编译的则是以函数名结合参数作为编译后的函数名。cpp编译器是兼容c语言的编译方式的，所以在编译cpp文件的时候，调用到.c文件的函数的地方时，需要用extern “C”指定用c语言的方式去编译它，extern “C”是c++方式编译才认识的关键字，在c++编译的方式会定义__cplusplus宏，c语言编译器没有__cplusplus宏和extern “C”关键字。
**C++语言调用C**:
在编译cpp文件的时候，调用到.c文件的函数的地方时，需要用extern “C”指定用c语言的方式去编译它

```c
extern "C"
{
	uint32_t LCD_GetXSize();
	uint32_t LCD_GetYSize();
}
```
C的头文件要使用宏定义包含函数接口。

```c
#ifdef __cplusplus
 extern "C" {
#endif
.
.
.
#ifdef __cplusplus
}
#endif
```
**C语言调用C++文件中的函数:**
对于C++文件中的普通函数，可以直接用extern "C" 对函数进行修饰，对于c++的重载函数或成员函数，需要进行二次封装后，再使用extern "C"对函数修饰，函数内部的代码依然是使用c++的编译器编译。
例如在xx.cpp中对函数进行声明，在xx.c中进行调用：
xx.cpp
```c
extern "C" void touchgfx_init();
extern "C" void touchgfx_taskEntry();
void touchgfx_init()
{

}
void touchgfx_taskEntry()
{

}
```
xx.c

```c
void touchgfx_init(void);
void touchgfx_taskEntry(void);

void MX_TouchGFX_Init(void)
{

touchgfx_init();
}

void MX_TouchGFX_Process(void)
{
  touchgfx_taskEntry();
}
```
**4. 建议的开发方式**
建议使用touchGFX Designer配合Visual Stdudio来开发UI，与硬件解耦，采用前后端分离的开发方式，可以提高开发效率。
代码中可以使用宏来规避开发环境不同导致的错误：

```c
例如通过宏：
#ifdef SIMULATOR
/*使用VS仿真的代码*/
#else
/*使用HAL库的代码*/
#endif
```
